Características Principais
Maior confiabilidade.
Escalabilidade ou modularidade.
Baixa manutenção.
Redundância.
Eficiência energética.
Sustentabilidade.

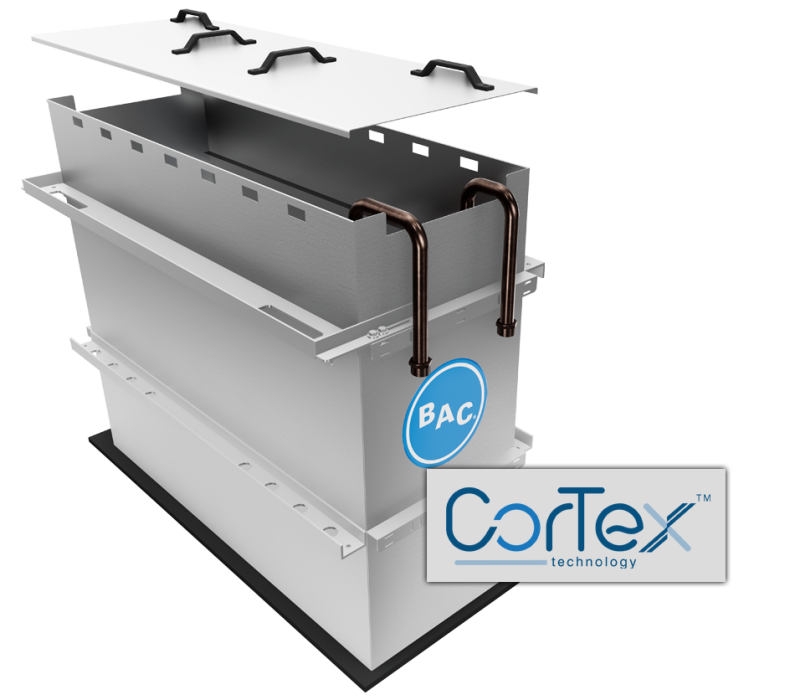

Cobalt Immersion Cooling Tank
Baltimore
O sistema de resfriamento por imersão COBALT TM da BAC fornece um tanque de resfriamento por imersão com tecnologia CorTex emparelhado com uma das soluções de rejeição de calor do amplo portfólio da BAC para otimizar o uso de energia e água.

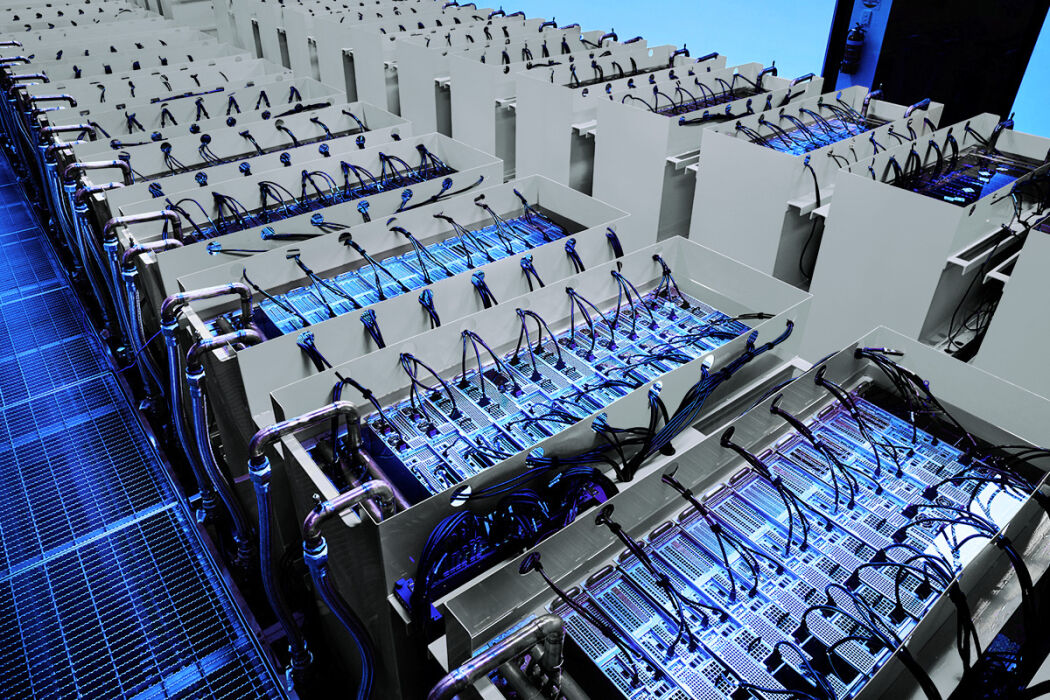

Isso permite operações escaláveis, confiáveis e sustentáveis do seu data center.
Características
-
Tecnologia CorTex™ Patenteada: O design exclusivo do tanque elimina penetrações abaixo do nível do fluido, reduzindo significativamente o risco de fugas e minimizando a necessidade de manutenção.

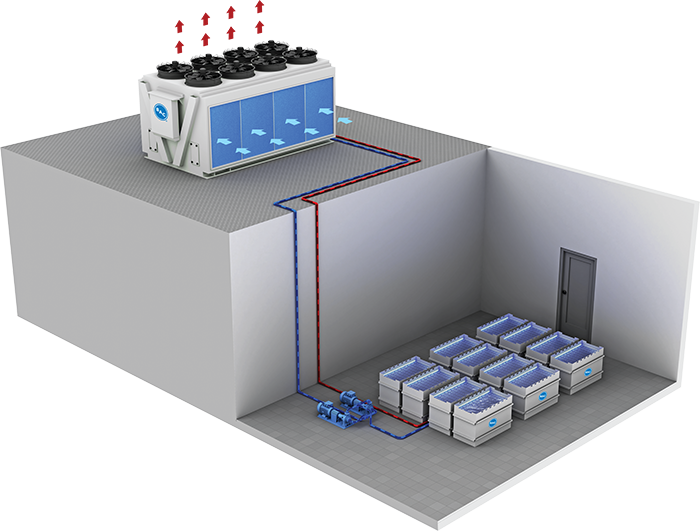

- Compatibilidade com Soluções de Rejeição de Calor Externas: Pode ser combinado com uma variedade de sistemas de rejeição de calor da BAC, incluindo soluções evaporativas, híbridas, adiabáticas e secas, adaptando-se às necessidades específicas de cada instalação.
-
Refrigeração por Imersão com Fluido Dieléctrico: Os servidores são totalmente submersos num fluido dieléctrico, permitindo uma dissipação de calor mais eficiente em comparação com os sistemas de refrigeração a ar tradicionais.
-
Trocador de Calor Integrado: O sistema circula água fria através de serpentinas e placas no interior do tanque, capturando o calor do fluido dieléctrico sem mistura de líquidos, garantindo uma transferência térmica eficaz.
- Eficiência Energética Superior: O sistema pode reduzir o consumo de energia em até 51% em comparação com soluções convencionais, contribuindo para a sustentabilidade operacional dos centros de dados.
Princípio de Operação

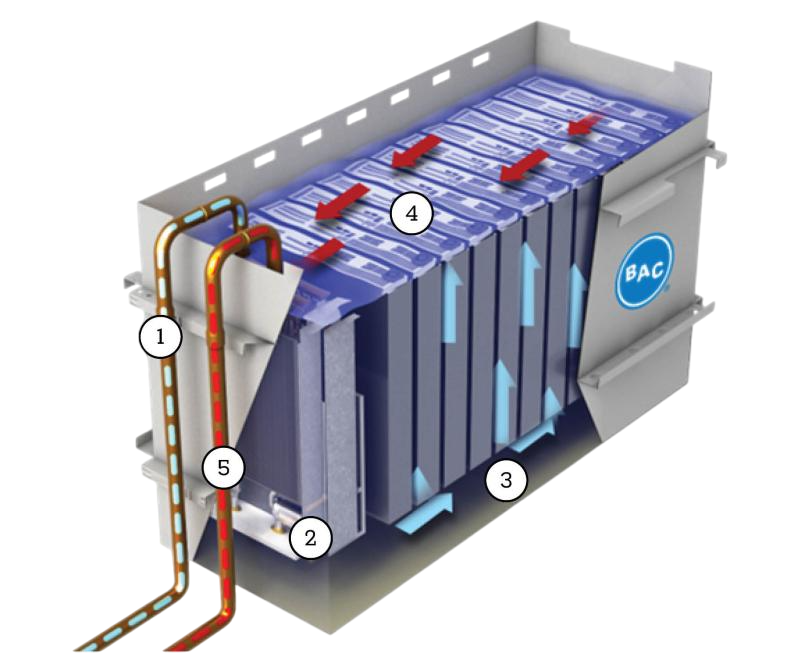

O líquido refrigerante frio (1) entra no permutador de calor. A(s) bomba(s) fazem circular (2) o fluido dieléctrico através do tanque. O fluido dieléctrico arrefecido circula (3) pelo servidor para proporcionar arrefecimento. O fluido dieléctrico transporta o calor dos servidores (4) até ao permutador de calor para ser arrefecido. O líquido refrigerante quente (5) sai do permutador de calor.

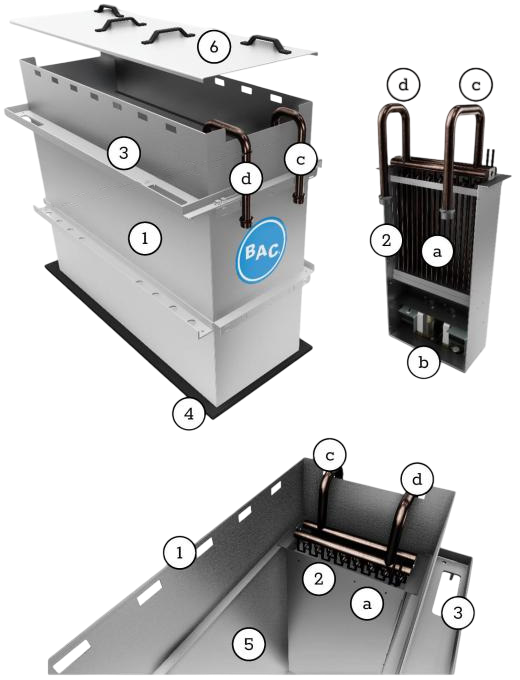

1 - Tanque de arrefecimento por imersão
2 - Componentes do Módulo de Controlo de Fluido (FCM)
a. Permutador de calor
b. Duas (2) bombas de circulação do fluido de arrefecimento dieléctrico
c. Entrada de água de arrefecimento (parte do FCM)
d. Saída de água de arrefecimento (parte do FCM)
3 - Suporte para Unidade de Distribuição de Energia (PDU) (utilização opcional)
4 - Tapete de borracha
5 - Arrefecimento por fluido dieléctrico (não ilustrado)
6 - Tampa (opcional)
Detalhes de construção
1. Opções de materiais
O tanque deverá ser fabricado em chapa de aço galvanizado de alta qualidade, soldada nas emendas e à prova de fugas. Os trilhos e suportes deverão ser em aço macio de alta qualidade para suportar estruturalmente o tanque e os seus acessórios. Todos os trilhos e suportes deverão ser revestidos por um processo de acabamento termofixo eletrostático de múltiplas etapas, resultando num acabamento atrativo, não reativo e extremamente durável.
2. Meios de transferência de calor
O nosso meio de transferência de calor é o Módulo de Controlo de Fluidos (FCM). Trata-se do grande permutador de calor localizado na extremidade de cada tanque.
O FCM fornece a função de troca térmica entre o fluido de arrefecimento dieléctrico no tanque e a água de arrefecimento fornecida pelo sistema externo de rejeição de calor.
3. Bombas de circulação
O FCM deverá possuir duas bombas submersíveis de fluido, com ligação de fábrica. As bombas deverão possuir certificação CE. O corpo da bomba será construído em ferro fundido cinzento perlítico e o impulsor será feito de polímero de alta resistência. Cada bomba será projetada para fluxo operacional contínuo, com ambas a operar simultaneamente durante o funcionamento normal. No caso improvável de falha de uma bomba, a outra poderá operar o circuito de fluido de arrefecimento dieléctrico do tanque com capacidade ligeiramente reduzida até à reposição da bomba com defeito.
4. Fluido de arrefecimento dieléctrico
O fluido de arrefecimento dieléctrico (DCF) é geralmente um fluido não inflamável, não condutor e não oxidável. Atua como isolante elétrico e refrigerante, arrefecendo diretamente o hardware de TI submerso. O DCF está disponível em várias fórmulas e é selecionado pelo cliente com base na aplicação do hardware de TI.
5. Tapete de borracha
É fornecido um tapete de borracha com cada tanque. Antes da instalação do tanque, este tapete deve ser colocado no local desejado, alinhado com a extremidade não pertencente ao FCM. Deve ser colocado a aproximadamente 50-60 mm das ligações da tubagem de entrada e saída da água de arrefecimento.
Acessório Complementar (opcional)
Está disponível uma tampa opcional para evitar a entrada de poeiras e detritos no tanque de imersão. É suficientemente leve para ser manuseada por uma única pessoa e não interfere na alimentação elétrica ou no cabeamento da rede.
