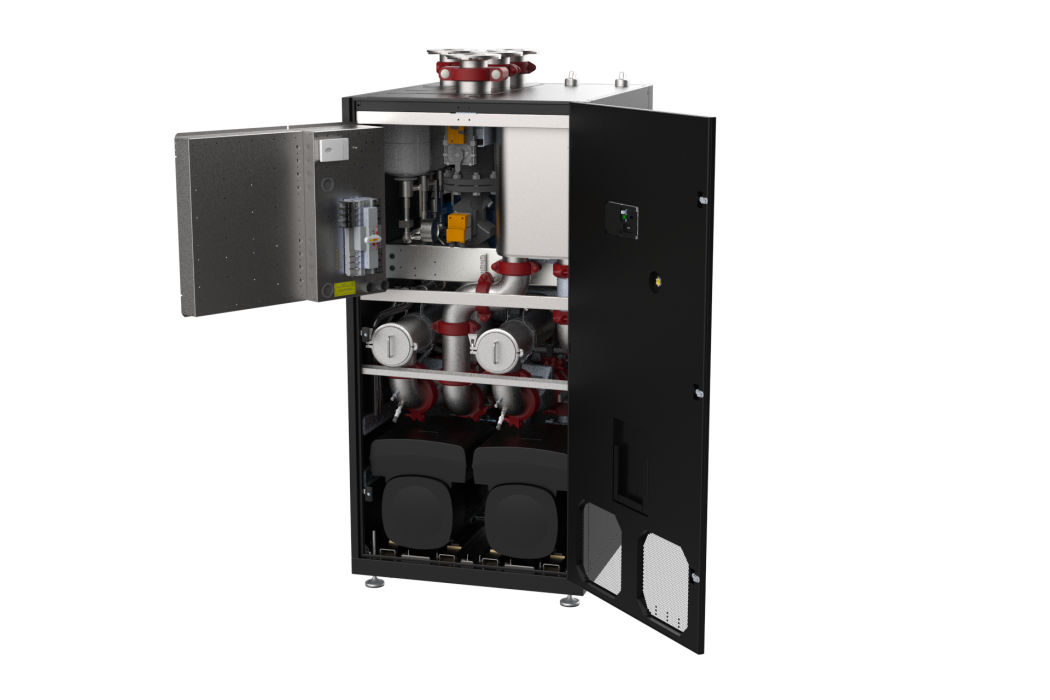

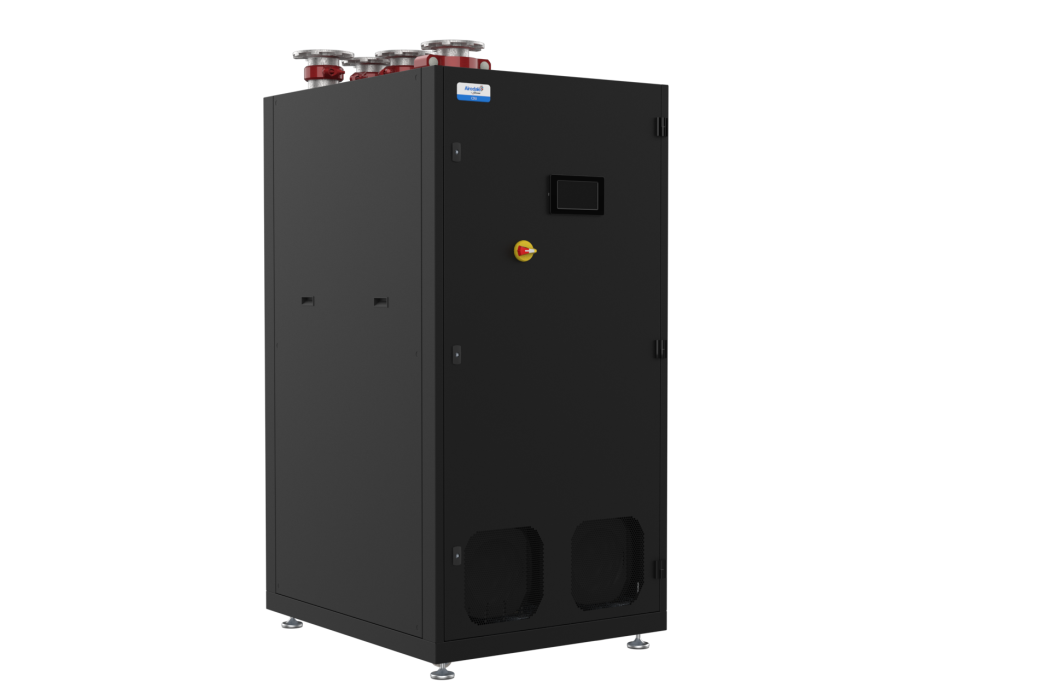

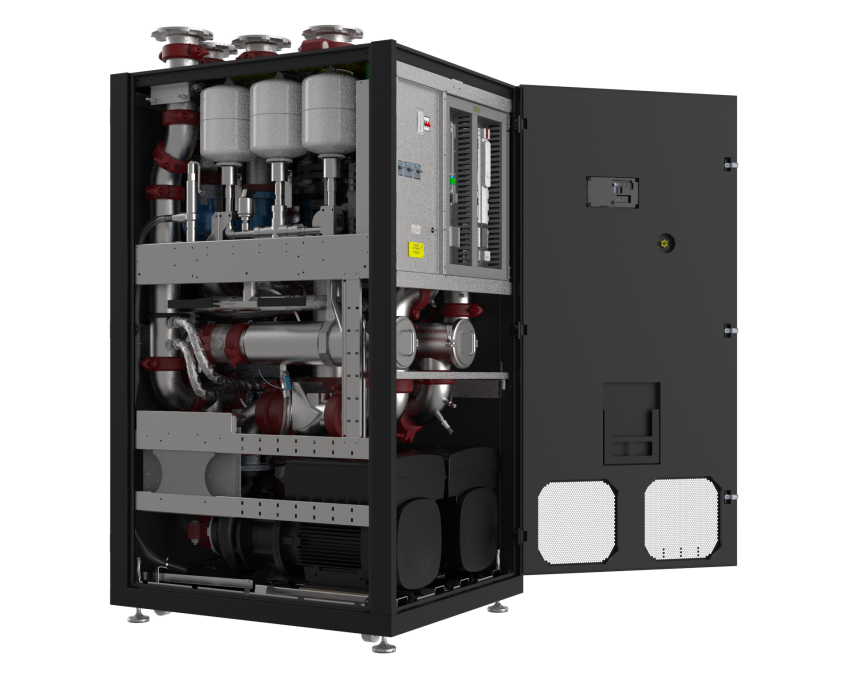

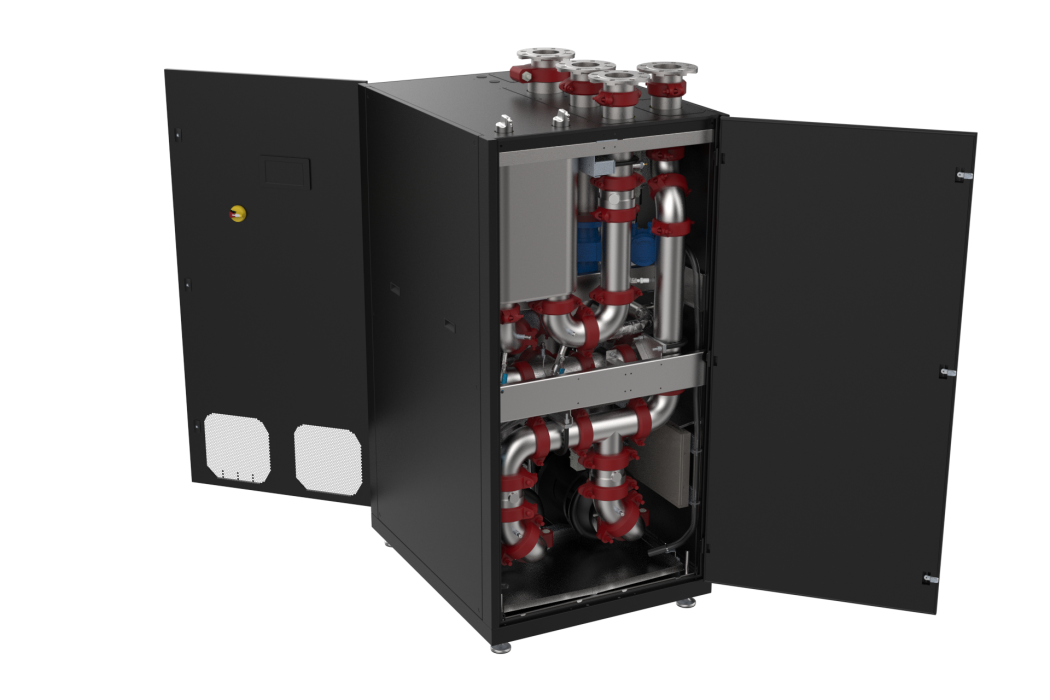

CDU – Coolant Distribution Unit

As unidades de distribuição de refrigerante (CDUs) da Airedale by Modine são concebidas para ambientes de arrefecimento directo no chip e soluções híbridas, incluindo aplicações com permutadores de calor de porta traseira (RDHx), permitindo implementações simples, modulares, eficientes e orientadas para o desempenho.

Desenvolvidas para oferecer elevado desempenho, resiliência e fiabilidade, integram bombas redundantes, sistemas de filtragem e controlos intuitivos que garantem um fornecimento preciso de refrigerante, mesmo em situações de flutuação de carga.

Oferecem flexibilidade de configuração, permitindo a escolha entre modelos standard ou o desenvolvimento de configurações personalizadas em colaboração connosco.

O seu design modular e adaptável a nível global permite a aplicação e entrega em qualquer local onde os seus projectos estejam implementados.

Com integração perfeita em racks de servidores ou salas técnicas, a CDU da Airedale by Modine adapta-se à sua infraestrutura existente, formando um sistema de gestão térmica completo, dinâmico e preparado para o futuro.

    Características

• VU™ Touch Screen HMI – Ecrã tátil a cores de 7” que fornece uma representação gráfica do processo do sistema, estado da unidade e diagnóstico de falhas específicas, incluindo deteção de fugas.
• Bombas (N+1) – Bombas de circulação redundantes de elevada eficiência (padrão) ou eficiência super premium (opcional). Modos de funcionamento simultâneo ou em operação/reserva.
• Tubagem em Aço Inoxidável – Tubagem em aço inoxidável 304 SCH10, com opção de 316 SCH10. Circuito secundário completo em aço inoxidável, incluindo bombas, eliminando a geração de partículas.
• Controlador e Painel de Controlo – Interface de utilizador intuitiva. O controlador assegura um controlo preciso e a gestão do tempo de funcionamento. Capacidade para interligar até 8 CDUs em rede. Integração fácil com qualquer sistema BMS, incluindo o ACIS™ da Airedale by Modine e o Cooling System Optimizer™.
• Permutador de Calor de Placas (PHX) – PHX compacto e personalizável, optimizado para a aplicação. Modelo padrão em aço inoxidável/cobre brasado. Opcional em aço inoxidável com soldadura.
• Variadores de Velocidade (N+1) – Variadores de velocidade redundantes e integrados, que garantem um controlo preciso do caudal de fluido.
• Ligações de Tubagem – Ligações superiores (padrão) ou inferiores (opcional). Opções higiénicas flangeadas ou ranhuradas. Válvulas de isolamento para ida e retorno.
• Filtros – Mantêm o fluido refrigerante livre de contaminantes, preservando a integridade das placas frias e garantindo a eficiência da refrigeração.
• Válvulas de Isolamento Motorizadas – Válvulas motorizadas opcionais que permitem isolar a CDU dos servidores mediante autorização remota por parte do operador da instalação.
• Filtro Harmónico Activo (AHF) – Filtro harmónico activo integrado para compensação de harmónicos indesejados. Melhora a eficiência do sistema e reduz a poluição harmónica, em conformidade com a norma IEEE 519.
